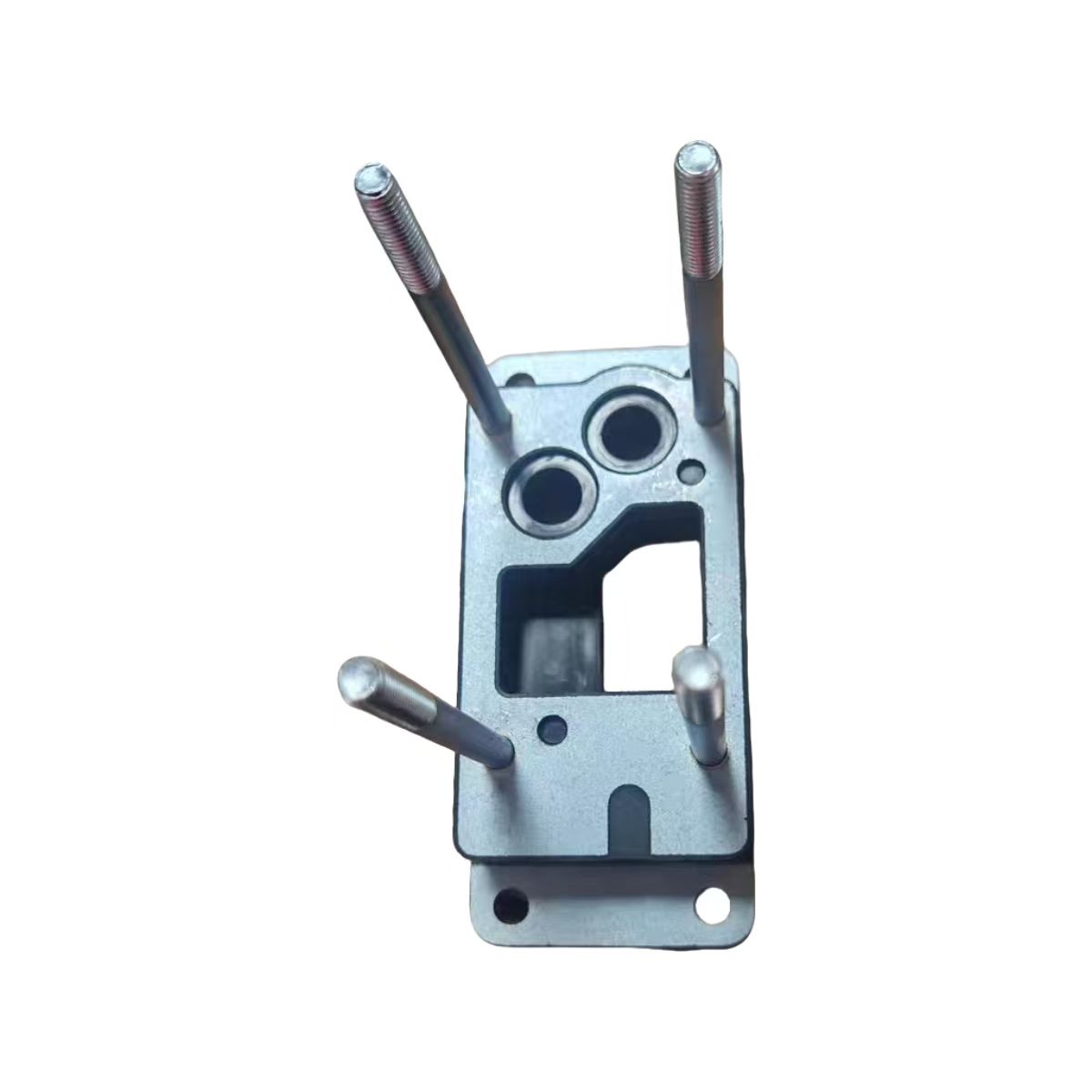

Tấm giảm chấn thủy lực NHANH CHÓNG cho xe tải Shacman

Tấm giảm chấn chậm thủy lực NHANH CHÓNG cho xe tải Shacman là bộ phận lắp đặt và bảo vệ do Skyond cung cấp, được sản xuất tại cơ sở của chúng tôi ở Trung Quốc. Tấm giảm chấn này được thiết kế cho van điều khiển tỷ lệ khí nén trên hệ thống hãm tốc thủy lực NHANH CHÓNG, thường thấy trên các xe tải hạng nặng Shacman bao gồm dòng X5000, X6000 và M3000S, cũng như các thương hiệu khác được trang bị bộ giảm tốc NHANH CHÓNG như Sinotruk HOWO, Yutong và Yaxing. Tấm giảm chấn hãm tốc được gắn trực tiếp vào cụm thân van điều khiển, đảm bảo van tỷ lệ điều chỉnh áp suất không khí đi vào bể chứa dầu hãm tốc. Việc kiểm soát áp suất này xác định lưu lượng dầu vào buồng làm việc, từ đó điều chỉnh mô men phanh. Tấm giảm chấn bị mòn hoặc bị thiếu sẽ tạo điều kiện cho rung động quá mức tác động đến van chính xác, dẫn đến phanh thất thường, ăn khớp chậm hoặc hỏng van hoàn toàn. Việc thay thế nó bằng Tấm giảm chấn chậm lại sẽ khôi phục hoạt động van ổn định và lực thủy lực ổn định để giảm tốc độ xe an toàn hơn.

Ưu điểm sản phẩm

Bảo vệ van tỷ lệ chống rung.

Tấm giảm chấn chậm thủy lực NHANH CHÓNG cho xe tải Shacman giữ chắc chắn van tỷ lệ điện từ vào thân van chậm lại. Điều này ngăn chặn sự chuyển động của van hoặc biến dạng tín hiệu do rung động trên đường và va đập của xe, đảm bảo bộ phận hãm tốc độ phản ứng nhất quán với các lệnh của người lái.

Kéo dài tuổi thọ sử dụng của linh kiện.

Bằng cách hấp thụ năng lượng sốc và rung trước khi đến van tỷ lệ, tấm giảm chấn làm giảm sự mài mòn trên các bộ phận bên trong của van như ống chỉ, lò xo và cuộn dây. Điều này có nghĩa là khoảng thời gian bảo dưỡng dài hơn và số lần thay van ít hơn trong suốt vòng đời của xe.

Kết cấu cao su-kim loại tổng hợp.

Tấm thép giúp lắp đặt chắc chắn và định vị van chính xác, trong khi lớp cao su liên kết hấp thụ rung động tần số cao. Thiết kế tích hợp này giúp loại bỏ sự cần thiết của các giá đỡ và bộ cách ly riêng biệt, đơn giản hóa việc lắp ráp van và giảm các điểm hỏng hóc tiềm ẩn.

Bảo toàn ưu điểm phanh cốt lõi của bộ hãm.

Một van tỷ lệ ổn định cho phép bộ giảm tốc phát huy tối đa khả năng giảm tốc mà không bị mài mòn, hiệu suất ổn định mà không bị phai nhiệt và giảm sức căng đối với phanh và lốp chính. Đối với các nhà khai thác đội tàu, điều này có nghĩa là chi phí bảo trì thấp hơn và cải thiện khả năng tiết kiệm nhiên liệu.

Thay thế OEM trực tiếp.

Các lỗ lắp, độ dày tấm và kích thước tổng thể phù hợp với thông số kỹ thuật của thiết bị gốc. Việc lắp đặt không yêu cầu sửa đổi thân van hoặc các bộ phận xung quanh.

Thông số kỹ thuật chính

Vai trò của giảm xóc là gì？

Tấm giảm chấn thủy lực NHANH CHÓNG dành cho xe tải Shacman phục vụ ba chức năng thiết yếu trong hệ thống điều khiển hãm tốc:

Gắn chắc chắn. Tấm này bắt chặt van tỷ lệ điện từ vào thân van hãm. Việc cố định cơ học này giúp van không bị dịch chuyển hoặc lỏng ra khi xe rung, duy trì sự liên kết chính xác giữa van và các kết nối khí nén và điện của nó.

Giảm rung.Lớp cao su tích hợp hấp thụ và tiêu tán năng lượng sốc và rung từ mặt đường và hệ thống truyền động. Nếu không có sự giảm xóc này, độ rung sẽ truyền trực tiếp đến các bộ phận bên trong của van như ống chỉ, lò xo và cuộn dây dẫn đến mài mòn sớm, phản ứng thất thường hoặc hỏng hóc hoàn toàn.

Bảo vệ tính toàn vẹn tín hiệu.Bằng cách cách ly van khỏi rung động, Tấm giảm chấn chậm lại ngăn chặn các tín hiệu sai hoặc biến dạng tín hiệu truyền đến bộ điều khiển điện tử. Van tỷ lệ dựa vào tín hiệu điện chính xác từ ECU để điều chỉnh áp suất không khí. Sự nảy tiếp xúc do rung hoặc các kết nối không liên tục có thể khiến ECU hiểu sai vị trí van, dẫn đến ứng dụng mômen phanh không chính xác.

Đối với người lái, điều này có nghĩa là phản ứng phanh tuyến tính, có thể dự đoán được trên tất cả các chế độ vận hành hãm tốc từ chức năng giảm tốc độ không đổi đến các chế độ phanh tham gia hoàn toàn.

Về sản phẩm thi công

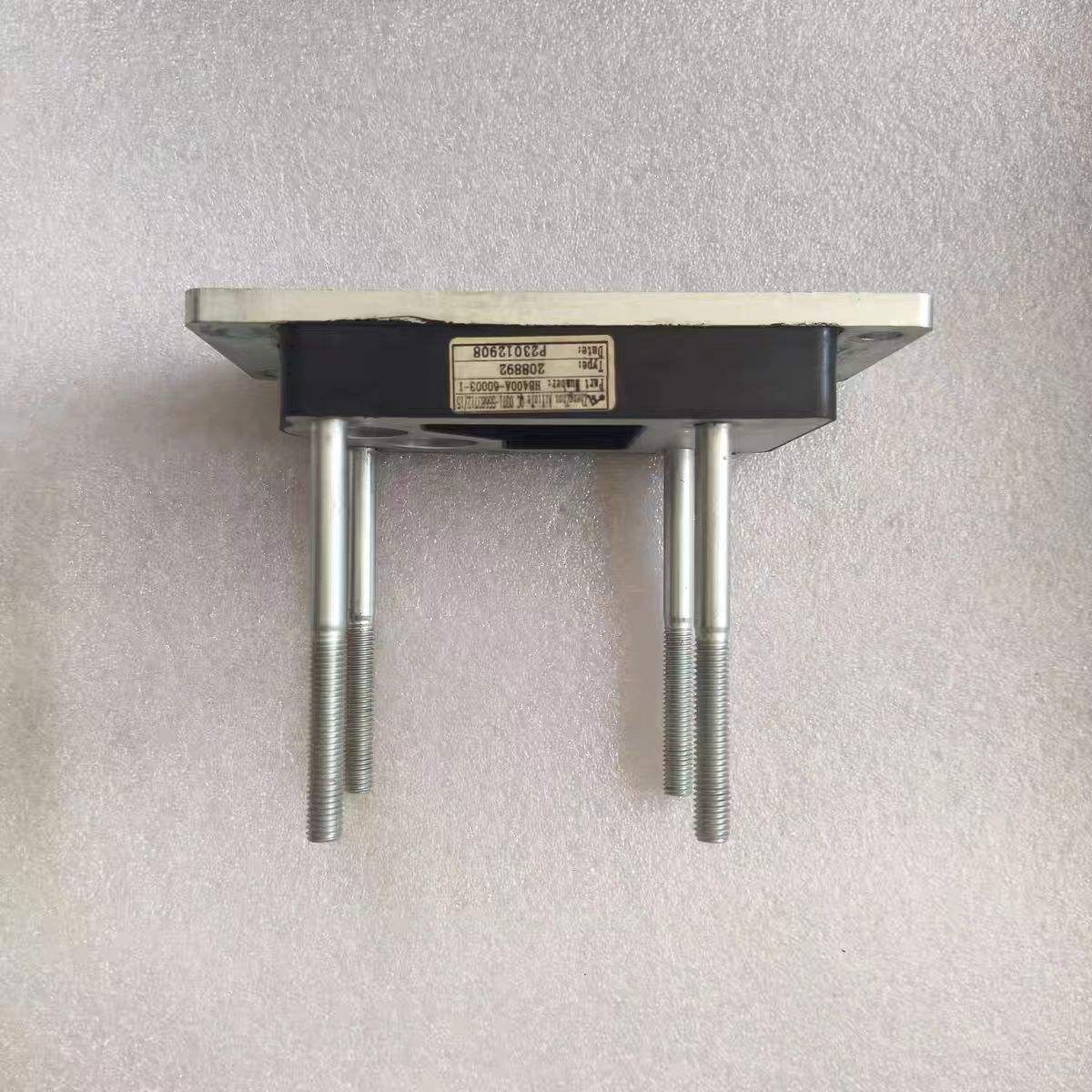

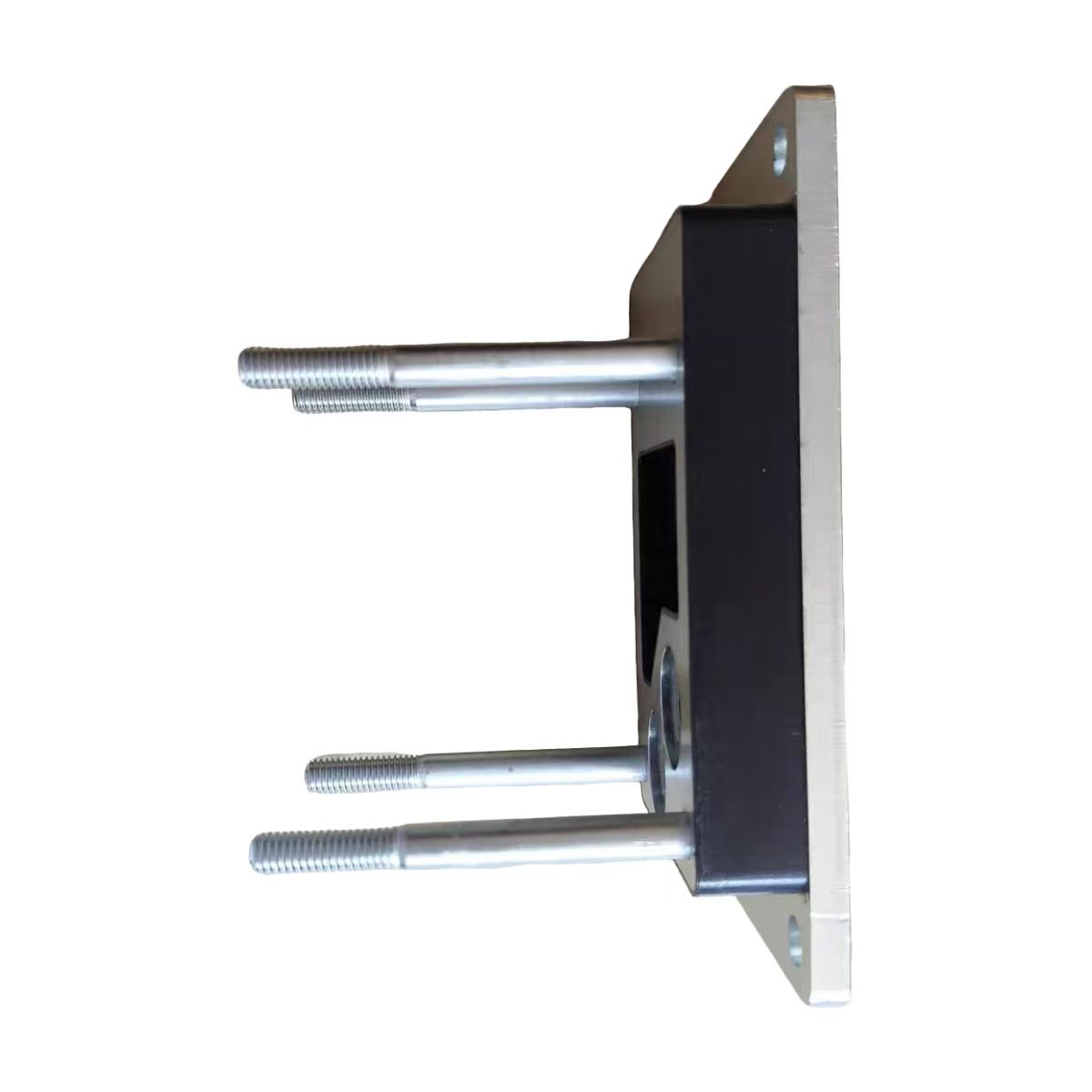

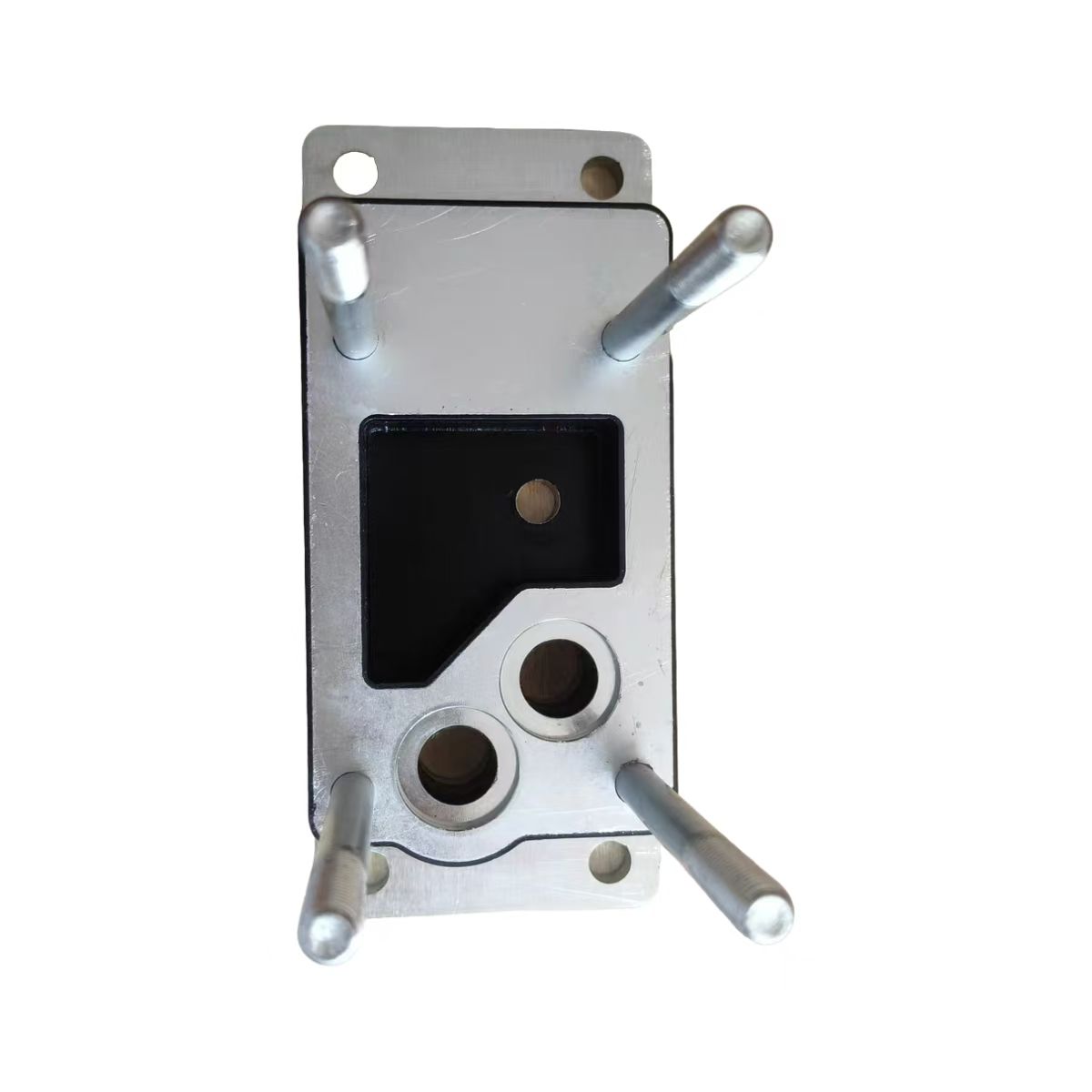

Tấm giảm chấn chậm này có cấu trúc tổng hợp: tấm Q235 bằng thép carbon liên kết với lớp giảm chấn cao su.

Tấm thép cacbon Q235.Loại thép kết cấu này cung cấp độ cứng cần thiết để lắp van tỷ lệ một cách an toàn. Nó chống lại sự uốn cong và biến dạng dưới lực kẹp của bu lông lắp và tải trọng rung từ xe. Tấm thép duy trì hướng chính xác của van so với thân van, đảm bảo rằng các kết nối khí nén và điện vẫn thẳng hàng.

Lớp giảm chấn cao su.Lớp đàn hồi hấp thụ năng lượng rung động tần số cao và chuyển nó thành nhiệt, năng lượng này sẽ bị tiêu tán qua tấm. Hợp chất cao su này được chế tạo để duy trì các đặc tính giảm chấn của nó trong phạm vi nhiệt độ gặp phải khi vận hành xe tải hạng nặng từ lúc khởi động lạnh vào mùa đông đến nhiệt duy trì từ hệ thống hãm tốc trong thời gian dài xuống dốc.

Lợi thế thiết kế tổng hợp.Bằng cách liên kết kim loại và cao su thành một bộ phận duy nhất, tấm giảm chấn mang lại khả năng gắn kết cấu trúc và cách ly rung động trong một bộ phận nhỏ gọn. Điều này giúp loại bỏ sự cần thiết của các giá đỡ và bộ cách ly cao su riêng biệt, đơn giản hóa việc lắp ráp van và giảm các điểm hỏng hóc tiềm ẩn.

Các mẫu xe hãm tốc tương thích và ứng dụng trên xe

Tấm giảm chấn thủy lực NHANH CHÓNG cho xe tải Shacman tương thích với đầy đủ các mẫu hãm tốc thủy lực NHANH CHÓNG:

1. FH400B (kết nối nối tiếp). Gắn thẳng hàng với hộp số, thích hợp cho các phương tiện có không gian cho phép lắp đặt hàng loạt.

2. FH240B. Một mô hình kết nối nối tiếp nhỏ gọn dành cho các ứng dụng có mã lực thấp hơn.

3. FHB320B (kết nối song song). Gắn dọc theo hộp số, duy trì giao diện ngắt điện (PTO).

4. FHB400B. Một mô hình kết nối song song có dung lượng cao hơn.

Các mô hình hãm tốc này được lắp đặt tại nhà máy hoặc do đại lý lắp đặt trên:

1. Shacman X5000, X6000, M3000S và các xe tải hạng nặng Shacman khác

2. Dòng Sinotruk HOWO

3. Xe buýt và xe khách Yutong và Yaxing

4. Các nhãn hiệu xe thương mại khác sử dụng bộ hãm tốc FAST

Đối với các xưởng và người vận hành đội xe, Tấm giảm chấn chậm cung cấp một SKU duy nhất bao gồm nhiều mẫu xe hãm tốc và ứng dụng phương tiện, đơn giản hóa việc quản lý hàng tồn kho.

Cài đặt và bảo trì

Việc thay thế Tấm giảm chấn chậm lại đòi hỏi phải chú ý đến từng chi tiết:

Đề nghị cài đặt chuyên nghiệp

Công việc bao gồm việc tháo rời thân van điều khiển hãm tốc. Chúng tôi khuyên bạn nên nhờ kỹ thuật viên có kinh nghiệm bảo trì bộ hãm tốc FAST thực hiện việc thay thế.

Đặc điểm mô-men xoắn

Các bu lông lắp phải được siết chặt theo mômen xoắn quy định bằng cờ lê mô men xoắn. Siết quá chặt có thể làm hỏng thân van hoặc tấm giảm chấn; thắt chặt cho phép chuyển động và rung động.

Kiểm tra các thành phần liên quan

Khi van đã được tháo ra, hãy kiểm tra xem van tỷ lệ có bị hỏng không. Kiểm tra vòng đệm chữ O xem có độ cứng, vết nứt hoặc biến dạng không và thay thế nếu cần.

Kiểm tra chức năng sau khi cài đặt

Sau khi lắp lại, hãy kiểm tra bộ giảm tốc qua tất cả các chế độ vận hành với tốc độ không đổi và từng giai đoạn phanh  để xác nhận lực phanh bình thường và không có rò rỉ khí hoặc dầu.

Hầu hết việc cài đặt có thể được hoàn thành trong vòng chưa đầy một giờ bởi một kỹ thuật viên giàu kinh nghiệm.

Skyond kiểm soát và kiểm tra chất lượng như thế nào?

Mỗi tấm giảm chấn thủy lực NHANH CHÓNG cho xe tải Shacman do Skyond cung cấp đều được kiểm tra trước khi vận chuyển:

Xác minh kích thước.Vị trí lỗ lắp, độ dày và kích thước tổng thể của tấm được kiểm tra theo thông số kỹ thuật OEM để đảm bảo lắp đúng.

Tính toàn vẹn của liên kết cao su. Lớp cao su được kiểm tra độ bám dính thích hợp với tấm thép, không có khoảng trống hoặc sự tách biệt.

Bề mặt hoàn thiện.Tấm thép được kiểm tra các gờ, cạnh sắc hoặc sự ăn mòn có thể ảnh hưởng đến việc lắp đặt hoặc tuổi thọ sử dụng.

Thử nghiệm mẫu. Các mẫu ngẫu nhiên từ mỗi lô sẽ được kiểm tra độ nén và độ rung để xác minh hiệu suất giảm chấn.

Sản xuất tiên tiến tại Skyond

Skyond vận hành một cơ sở sản xuất hiện đại được trang bị máy móc chính xác và dây chuyền sản xuất tự động. Nhà máy của chúng tôi có khả năng sản xuất Tấm giảm chấn thủy lực NHANH CHÓNG cho xe tải Shacman và các bộ phận chính xác khác theo tiêu chuẩn chất lượng nhất quán.

Gia công CNC chính xác. Thiết bị CNC của chúng tôi xử lý việc cắt và tạo hình các bộ phận kim loại theo thông số kỹ thuật chính xác. Đối với tấm giảm chấn, điều này đảm bảo vị trí lỗ lắp chính xác, độ dày tấm phù hợp và lắp khít vào thân van. Độ chính xác về kích thước ảnh hưởng trực tiếp đến việc lắp đặt dễ dàng và khả năng duy trì sự liên kết của van khi bị rung.

Tự động lắp ráp và kiểm soát chất lượng. Các quy trình tự động giảm thiểu lỗi của con người và đảm bảo chất lượng xây dựng nhất quán trong suốt quá trình sản xuất. Mỗi lô đều trải qua quá trình kiểm tra ở nhiều giai đoạn, từ xác minh nguyên liệu thô đến thử nghiệm thành phẩm.

Dây liên kết cao su chuyên dụng. Lớp giảm chấn cao su được liên kết với tấm thép bằng các quy trình được kiểm soát nhằm đảm bảo độ bám dính thích hợp mà không bị rỗng hoặc bong tróc. Tính toàn vẹn liên kết này rất quan trọng đối với hiệu suất giảm rung của tấm trong suốt thời gian sử dụng của nó.

Thiết bị kiểm tra. Các công cụ đo lường có độ chính xác cao và máy kiểm tra điện xác minh hiệu suất của sản phẩm trong các điều kiện vận hành mô phỏng. Các mẫu ngẫu nhiên từ mỗi lô sẽ được kiểm tra độ nén và độ rung để xác nhận các đặc tính giảm chấn đáp ứng các thông số kỹ thuật.

Năng lực sản xuất. Cơ sở của chúng tôi hỗ trợ sản xuất quy mô lớn để đáp ứng các đơn hàng số lượng lớn trong khi vẫn duy trì chất lượng ổn định. Đối với các nhà khai thác đội tàu và các công ty thương mại yêu cầu vận chuyển số lượng lớn, chúng tôi có thể mở rộng quy mô sản xuất cho phù hợp.

Giao hàng và Hậu cần Toàn cầu

Skyond xuất khẩu sang Nga, Trung Á, Đông Nam Á, Châu Phi, Nam Mỹ và các khu vực khác. Đội ngũ hậu cần của chúng tôi xử lý:

1. Tải container với dây buộc chắc chắn để tránh hư hỏng trong quá trình vận chuyển

2. Chứng từ hải quan để thông quan thuận lợi

3. Định tuyến đến các cảng chính để vận chuyển quốc tế hiệu quả

Hầu hết các đơn đặt hàng thông thường cho Tấm giảm chấn thủy lực NHANH CHÓNG cho Xe tải Shacman sẽ được vận chuyển trong vòng 7-45 ngày sau khi xác nhận thanh toán. Đối với những khách hàng có yêu cầu thường xuyên, chúng tôi có thể sắp xếp các chuyến hàng theo lịch trình hoặc duy trì tồn kho tại các kho giao nhận để giao hàng nhanh hơn.

Câu hỏi thường gặp

Câu 1: Số bộ phận nào tương ứng với tấm giảm chấn này?

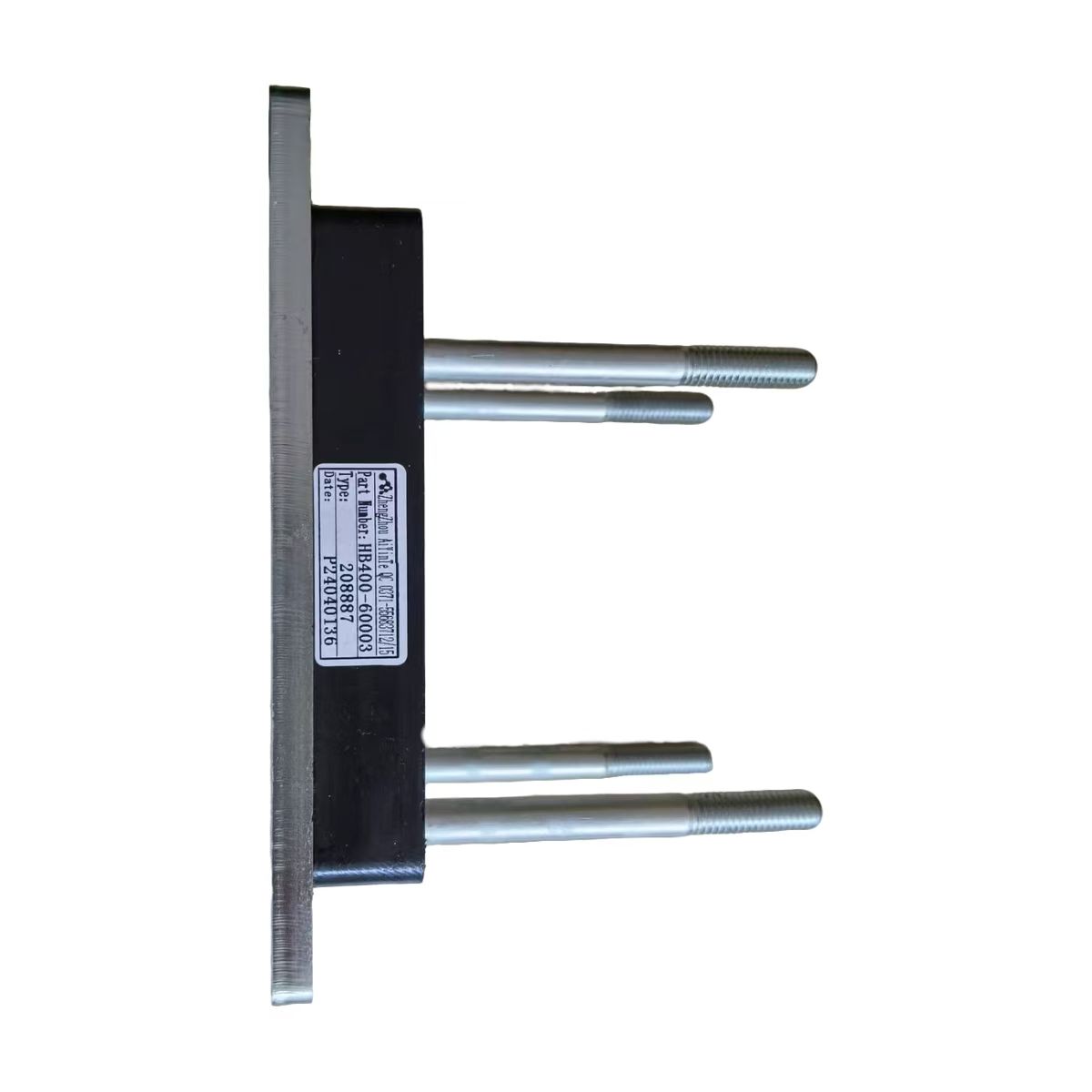

Tấm giảm chấn có sẵn dưới dạng HB400-60003 và HB400-60002. Cụm van tỷ lệ hoàn chỉnh với tấm giảm chấn là HB400-60001.

Câu 2: Làm cách nào để xác nhận tấm giảm chấn này phù hợp với xe tải của tôi?

Kiểm tra mô hình bộ hãm trên tấm nhận dạng trên thân bộ hãm. Các mẫu tương thích bao gồm FH400B, FH240B, FHB320B và FHB400B. Ngoài ra, hãy cung cấp số VIN xe của bạn cho nhà cung cấp để khớp chính xác trong danh mục linh kiện điện tử FAST hoặc Shacman.

Câu 3: Tôi nên thay thế cái gì cùng với tấm giảm chấn?

Kiểm tra van tỷ lệ xem có bị hư hỏng không. Kiểm tra vòng đệm chữ O xem có bị lão hóa hoặc mòn không và thay thế nó nếu cần.

Q4: Tôi có thể tự cài đặt cái này không?

Công việc liên quan đến thân van điều khiển hãm tốc. Chúng tôi khuyên bạn nên lắp đặt bởi kỹ thuật viên có kinh nghiệm dịch vụ hãm tốc NHANH CHÓNG để đảm bảo kiểm tra chức năng và mô-men xoắn chính xác.
